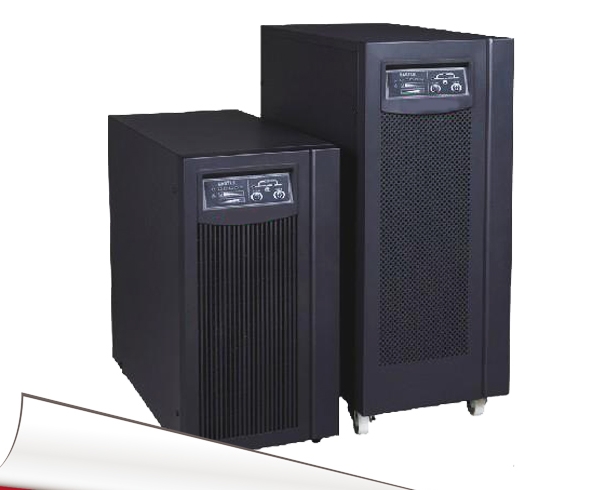

UPS不间断电源22KW（三相）

　EPS/U系列零切换应急电源有EPS/U-HZD和EPS/U-HZS型。单相EPS/U-HZD型零切换的应急电源输出功率可根据负载功率选用0.5～10KW。其带载能力强零切换时间的特点,广泛用于商场、超市、金融、体育馆、HID灯具、监控系统等重要场合。三相EPS/U-HZS型零切换应急电源,输出功率可根据负载功率选用2.2KW～200KW。其应急零切换、输出三相稳频、稳压电源的特点,广泛应用于电脑机房、起重、机场塔台、化工等特殊场所。

　产品执行标准

　1、GB16806-2006中华人民共和国国家标准—《消防联动控制系统》

　2、GB17945-2000中华人民共和国国家标准—《消防应急灯具》

　3、GB50052-95中华人民共和国国家标准—《供配电系统设计规范》

　4、GB50054-95中华人民共和国国家标准—《低压配电设计规范》

　5、JGJ16-2008中华人民共和国国家标准—《民用建筑电气设计规范》

　6、GB50254～GB50259中华人民共和国国家标准—《电气装置安装工程施工及验收规范》

突出优势

　1、模块化结构设计,维护方便;

　2、有零切换在线式和快速切换后备式供客户选择;

　3、中文液晶LCD、TFT真彩触摸屏两种显示屏供客户选择;

　4、有LED指示和声光告警功能,工作运行状态一目了然;

　5、具有消防联动功能,可通过RS232或RS485接口实现远程监控;

　6、输出纯正弦波稳频(50Hz±0.01%)稳压(AC220/380V±5%)电源;

　7、电池巡检系统自动监控电池工作状态,记录1000条电池历史信息;

　8、比发电机组切换时间快1000倍以上,无污染且综合造价更低,性价比更高;

　9、智能电池充电管理系统,高效率三段脉冲式充电,延长电池使用寿命;

　10、采用美国TI公司64位DSP中央处理器,运算速度更快,可存储3000条历史记录供查询;

　11、自动化管理无人值守运行,能耗低,非应急供电时基本不耗电,综合造价低节省投资;

　12、具有直流欠压、输出缺相、输出过流、输出短路、电池开/短路、充电开/短路、电池反接 、逆变故障等多重保护功能;

　13、采用三电平倍频驱动全桥SPWM逆变器,设计波峰比高、开关和滤波器损耗低、逆变效率高,能适应容性、感性、阻性、非线性负载,能承受电机启动时产生的冲击电流。

　与现有产品对比优势

　1、采用先进的市电隔离技术,在设备抢修或例行检修过程中,市电隔离输出至负载设备,不影响本设备的检修和负载设备的正常运行,大大提高了设备的可靠性;

　2、自产自供蓄电池,避免了使用过程中质量责任推托问题,电池容量足,耐过放电能力强,可自行缓解电池放电硫化,循环使用寿命长;

　3、数据采集、判断、逻辑分析与控制全部数字化、软件化,控制功能齐全,智能化程度高;

　4、自主研发的数字式逆变控制系统,拥有自主知识产权,便于不断升级产品性能,并可按用户要求变更或增加控制功能;

　5、关键部分采取冗余设计,提高了系统的工作效率,不会出现系统崩溃故障;

　6、完善的缓冲与保护设计,核心控制元件采用国外知名品牌;

　7、采用三电平倍频驱动全桥SPWM逆变器,开关损耗和滤波器损耗低,逆变效率高、综合性能优;

　8、主机可存储3000条历史记录;

　9、可为客户量身打造户外型应急电源设备,机柜有冷轧钢板和不锈钢钢板两种材质可供选择。进口模块

工作原理

　当市电正常为380/220VAC时，直流主回路有直流电压，供给DC-AC交流逆变器，输1-2出稳定的220V或380V交流电压，同时市电经整流后对电池充电。当任何时候市电欠压或突然掉电，则由电池组通过隔离二极管开关向直流回路馈送电能。从电网供电到电池供电没有切换时间。当电池能量即将耗尽时，不间断电源发出声光报警，并在电池放电下限点停止逆变器工作，长鸣告警。不间断电源还有过载保护功能，当发生超载(150%负载)时，跳到旁路状态，并在负载正常时自动返回。当发生严重超载(超过200%额定负载)时，不间断电源立即停止逆变器输出并跳到旁路状态，此时前面输入空气开关也可能跳闸。消除故障后，只要合上开关，重新开机即开始恢复工作。

技术参数
